光アナログ伝送ボード SSシリーズ

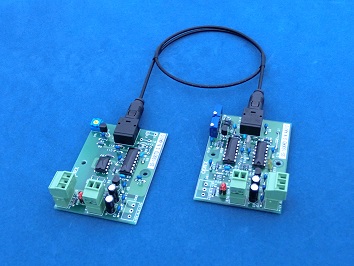

光アナログ伝送ボード SSシリーズ 装置内のアナログ信号を光ファイバでノイズレス光伝送。

■特徴
  • 装置内のアナログ信号(電圧・電流信号)を光ファイバでノイズレス光伝送します。
  • 入出力信号は光ファイバにより完全に絶縁され、電気的なグランドループが除去されます。
  • 小形基板なので取り付けレイアウトが自由です。
  • 最大4chまでの回路基板で供給可能です。
  • 光ケーブル5m標準で付属。(両端F05型コネクタ付)
  • 最大伝送距離50m(APF)
  • 電源はDC± 12Vです。

SSシリーズ
詳細仕様ダウンロード

■用途例
  • 半導体製造装置
  • イオン注入装置
  • 電子線放射設備
  • X線照射装置

※ 本製品は回路基板となりますので、シールド筐体、長距離伝送(〜40km)、AC100V電源での使用を検討される場合、光アナログリンクPEシリーズを選択下さい。

■形式

  1. @ 入出力信号:18(電圧入出力)、21(電流入出力)
  2. A 伝送周波数:00(DC〜 1kHz)、01(DC〜10kHz)
  3. B 送信部・受信部:T(トランスミッター)、R(レシーバー)
  4. C 電源:D(DC± 12V)
形式例
電圧入出力 送信部:SS-1801TD 受信部:SS-1801RD
電流入出力 送信部:SS-2100TD 受信部:SS-2100RD
※ご注意
本製品は、送信部と受信部がペアで調整されています。
必ず同一製造番号の組み合わせでご使用下さい。
