Home > 広帯域光アナログ伝送リンク PHシリーズ

広帯域光アナログ伝送リンク PHシリーズ

広帯域光アナログ伝送リンク PHシリーズ PEシリーズの優れた性能を継承し、DC〜300kHzの広帯域光伝送を実現。

■特徴
  • 入出力信号は光ファイバにより完全に絶縁され、
    電気的なグランドループが除去されます。
  • アナログ電圧信号を高精度、広帯域伝送します。
  • 最大40kmまで長距離伝送が可能です。
  • 各種光コネクタ(FC型、SC型コネクタ)にも
    対応しています。
  • 電源は選択可能です。
    (AC100V、DC±15V、バッテリー)
  • 小型軽量・低コストです。

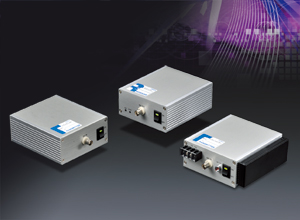

PH-1803 type
詳細仕様ダウンロード

■用途例
  • 各種計測機器のアナログ信号伝送
  • 記録信号、制御信号の伝送
  • 医療用機器の信号伝送
  • 超高耐圧、広帯域絶縁増幅器として
  • Hi-Fi音声伝送
  • 落雷対策として
  • 各種発電所における測定データ伝送
■オプション
  • 固定金具

固定金具
詳細仕様ダウンロード

■形式

  1. @ 入出力信号 18(電圧入出力)
  2. A 伝送周波数 03(DC〜300kHz)
  3. B 送信部・受信部 T(トランスミッター):R(レシーバー)
  4. C 電源 A(AC100V):D(DC±15V or DC±12V):B(バッテリー)
  5. D 光コネクタ 無印(APF、オプテックス標準):F(FCコネクタ):S(SCコネクタ)
形式例
プラスチックファイバ(形式:OCW-XXXPC)
 送信部:PH-1803TA 受信部:PH-1803RA
シングルモードファイバ(SCコネクタ)
 送信部:PH-1803TDS 受信部:PH-1803RDS
※ご注意
本製品は、送信部と受信部がペアで調整されています。
必ず同一製造番号の組み合わせでご使用下さい。
