Home > 多目的定電流 パルス電源シリーズ

多目的定電流 パルス電源シリーズ

多目的定電流 パルス電源シリーズ このパルス電源シリーズは外部制御信号により、最大6kVの高電圧、または最大1000mAの定電流パルスを発生するユニットです。

■動作

無負荷状態では回路は定電圧となり、電圧制御入力が与えられると出力に所定の高電圧が現れます。
負荷電流が流れると回路は定電流となり、
電流制御入力によって所定の電流が流れます。
また、電流・電圧出力の正負パルス極性が
選択できます。

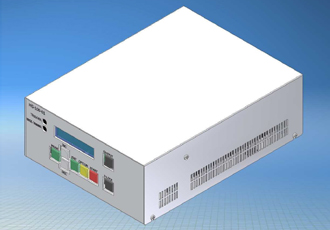

多目的定電流パルス電源シリーズ
詳細仕様ダウンロード

■用途例
  • 各種電気・電子機器
  • 生物・化学・物理・医学
  • 諸材料の処理・殺菌・食品加工
■電気的性能
項目 形式
TMA-1 TMA-2 RTO-2 RTO-3
最小パルス周期(ms) 50 200 100 100
電圧出力
(出力開放時)
最大パルス幅(μs) 150 150 150 150
電圧出力(kV) −6 ±6 −6 −6
電流出力 最大パルス幅(ms) 1 200μs 2 1
電流出力(mA) −5〜−200 −5〜−1000 −10〜−80 −30〜−200
最大負荷(kΩ) 2.5 2.5 15 2.5
極性 ±可能
