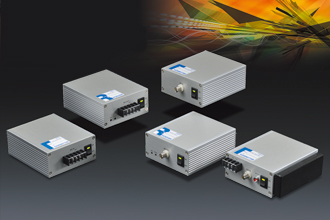

光アナログ伝送リンク PEシリーズ

光アナログ伝送リンク PEシリーズ 小型・軽量で使いやすく、優れた耐雑音性と信号の連続性を誇ります。

■特徴
  • 入出力信号は光ファイバにより完全に絶縁され、
    電気的なグランドループが除去されます。
  • 電圧信号・電流信号に対応しています。
  • 最大40kmまで長距離伝送が可能です。
  • 各種光コネクタ(FC型、SC型コネクタ)にも
    対応しています。
  • 電源は選択可能です。
    (AC100V、DC±15V、バッテリー)
  • 小型軽量・低コストです。

PE18type/PE21type
詳細仕様ダウンロード

■用途例
  • 工業用機器、データ処理機器
  • 各種計測機器のアナログ信号伝送
  • 記録信号、制御信号の伝送
  • 気象、地震等の信号伝送
  • 超高耐圧、絶縁増幅器として
  • 落雷対策として
■オプション
  • 固定金具

固定金具
詳細仕様ダウンロード

■形式

  1. @ 入出力信号 18(電圧入出力): 21(電流入出力)
  2. A 伝送周波数 00(DC〜1kHz): 01(DC〜10kHz)
  3. B 送信部・受信部 T(トランスミッター): R(レシーバー)
  4. C 電源 A(AC100V): D(DC±15V or DC±12V): B(バッテリー)
  5. D 光コネクタ 無印(APF、オプテックス標準): F(FCコネクタ): S(SCコネクタ)
形式例
プラスチックファイバ(形式:OCW-XXXPC)
 送信部:PE-1800TA 受信部:PE-1800RA
マルチモードファイバ(FCコネクタ)
 送信部:PE-1800TAF 受信部:PE-1800RAF
※ご注意
本製品は、送信部と受信部がペアで調整されています。
必ず同一製造番号の組み合わせでご使用下さい。
